商品名稱：WDZB-RYJ-0.45/0.75KV-1*1.5
http://特種電纜_電纜生產廠家_伴熱電纜-安徽萬邦特種電纜有限公司 http://www.wbdlc.com/
WDZB-RYJ WDZB-RYJS WDZB-RYJY低煙無鹵屏蔽電纜
一、產品用途http://www.ahwbtzdl.com/
WDZB-RYJ WDZB-RYJS WDZB-RYJY低煙無鹵屏蔽電纜適用于交流額定電壓 450/750V 及以下控制、監控回路及保護線路等場合，特別適用于核電站、地鐵、劇院等放心系數要求高的重要場所。
二、產品標準
1 、結構和相關理化性能參照采用 GB5023.3-97 、 GB5023.5-97 、 JB8734.3-98 、 JB8734.5-98 。
2 、阻燃性能參照采用 GB/T18380.3-2001(A 類、 B 類或 C 類 ) 。
3 、無鹵低煙性能參照采用 GB/T17650.2 ， GB/T17651.2 。
4 、環保性能參照和 EN 71-3 （ A1 ： 2000 ）《特定元素的過境規定（重金屬含量的過境規定）》。
三、型號M稱（見表 1 ）
型號 | M稱 |
WDZA-RYJ WDZB-RYJ WDZC-RYJ | 無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴J緣環保軟線 |
WDZA-RYJS | 無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴J緣雙絞型環保軟線 |
WDZA-RYJB WDZB-RYJB WDZC-RYJB | 無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴J緣扁平型環保軟線 |
WDZA-RYJYP WDZB-RYJYP | 無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴J緣聚烯烴護套屏蔽環保軟電纜 |
四、產品規格（見表 2 ）
型號 | 額定電壓 V | 標稱截面 mm2 | 芯數 |
WDZA-RYJ-HH | 450/750 | 0.5 ～ 240 | 1 |
WDZA-RYJS-HH | 300/500 | 0.5 ～ 2.5 | 2 |
WDZA-RYJB-HH | 300/500 | 0.5 ～ 0.75 | 2 |
WDZA-RYJY-HH | 300/500 | 0.5 | 2 ～ 37 |
0.75 | 2 ～ 37 | ||
1 | 2 ～ 37 | ||
1.5 | 2 ～ 37 | ||
2.5 | 2 ～ 7 | ||
4 | 2 ～ 4 | ||
6 | 2 ～ 4 | ||
WDZA-RYJYP-HH | 300/500 | 0.5 | 2 ～ 37 |
0.75 | 2 ～ 10 | ||
1 | 2 ～ 10 | ||
1.5 | 2 ～ 4 |

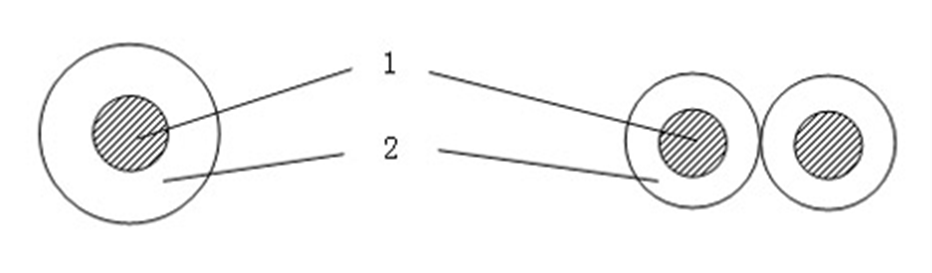

五 、結構簡圖
WDZA-RYJ-HH WDZA-RYJS-HH WDZA-RYJB-HH
WDZB-RYJ-HH WDZB-RYJS-HH WDZB-RYJB-HH
WDZC-RYJ-HH WDZC-RYJS-HH WDZC-RYJB-HH

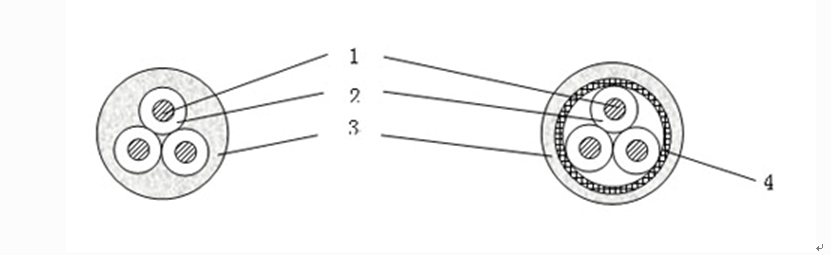

WDZA-RYJY-HH WDZA-RYJYP-HH
WDZB-RYJY-HH WDZB-RYJYP-HH
WDZC-RYJY-HH WDZC-RYJYP-HH
1--- 銅芯導體； 2--- 交聯聚烯烴J緣； 3--- 聚烯烴護套； 4--- 銅絲編織屏蔽層。
六、WDZB-RYJ WDZB-RYJS WDZB-RYJYP清潔環保電纜使用特性
1 、額定電壓為：相電壓 / 線電壓是 450/750V 或 300/500V 。
2 、高長期工作溫度不超過 90 ℃ 。
3 、敷設時的環境溫度在 -25 ℃ 及以上。
4 、敷設時的小彎曲半徑：電纜外徑小于 25mm 者為 4D ，電纜外徑為 25mm 及以上者為 6D 。 (D 為電纜外徑 )
七、技術性能
1 、導體直流電阻見表 3 。
標稱截面 mm2 | 0.5 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | |
20 ℃ 直流電阻 | 銅芯 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | 4.95 | 3.30 |
鍍錫銅芯 | 40.1 | 26.7 | 20.0 | 13.7 | 8.21 | 5.09 | 3.39 | |
標稱截面 mm2 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | |
20 ℃ 直流電阻 | 銅芯 | 1.91 | 1.21 | 0.780 | 0.554 | 0.386 | 0.272 | 0.206 |
鍍錫銅芯 | 1.95 | 1.24 | 0.795 | 0.565 | 0.393 | 0.277 | 0.210 | |
標稱截面 mm2 | 120 | 150 | 185 | 240 | ||||
20 ℃ 直流電阻 | 銅芯 | 0.161 | 0.129 | 0.106 | 0.0801 | |||
鍍錫銅芯 | 0.164 | 0.132 | 0.108 | 0.0817 | ||||
2 、J緣電阻
90 ℃ 時J緣體積電阻率ρ≥ 1011 Ω.cm ；
90 ℃ 時J緣電阻常數 K i ≥ 0.367M Ω.km 。
3 、耐壓試驗
電壓等 300/500V 的產品經受交流 2000V ， 5min 內不擊穿；
電壓等 450/750V 的產品經受交流 2500V ， 5min 內不擊穿。
4 、 燃燒試驗
成束燃燒試驗：通過 GB/T18380.3-2001 規定的成束燃燒試驗（ A 類、 B 類、 C 類）；
燃燒煙密度試驗：透光率 ≥ 60% ；
燃燒氣體腐蝕性試驗： PH 值 ≥ 4.3 ，電導率≤ 10μS/mm 。
5 、J緣熱延伸試驗 （ 200 ℃ ， 0.2MPa ， 15min ）
負荷下伸長率 ≤ 175% ，冷卻后長期變形率 ≤ 25% 。
6 、J緣和護套的力學性能
交聯聚烯烴J緣：原始抗張強度 ≥ 10MPa ；原始斷裂伸長率 ≥125% ；
老化后抗張強度變化率≤± 30% ；老化后斷裂伸長率 ≤±30% 。
聚烯烴護套： 原始抗張強度 ≥ 9MPa ；原始斷裂伸長率 ≥125% ；
老化后抗張強度變化率≤± 30% ；老化后斷裂伸長率 ≤±30% 。
八、WDZB-RYJ WDZB-RYJS WDZB-RYJY低煙無鹵屏蔽電纜產品特點
該系列產品克服了國內傳統無鹵低煙阻燃電線電纜對有害重金屬不作限量、阻燃性能不理想、長期浸水后J緣電阻大幅下降、廢棄時仍會造成環境的二次污染等問題，主要具有以下優點：
1 、不含鹵素，也幾乎不含 “鉛、***、***、銻、鎘、鉻、硒、鋇”等八種有害重金屬元素；
2 、成束燃燒試驗可達到 A 類，燃燒時發煙量少，透光率高；
3 、燃燒無腐蝕性氣體產生；
4 、熱穩定性好，壽命長；
5 、性能 / 價格比高。
九、交貨長度
1 、交貨電纜的長度不小于 100m ，允許長度不小于 10m 的短段交貨，其數量不超過交貨總長度的 10% ；
2 、根據雙方的協議，允許任何長度交貨；
3 、長度計量誤差不超過± 0.5% 。
:
:
:
:
:
